Fagstoff · Visuell dokumentasjon

Dokumentasjonsskisser fra foto

En skisse kan være et tillegg til fotodokumentasjonen av et bygg. Her viser vi eksempler og forklarer hvordan skissene kan brukes til oversikt, notater og faglig dialog.

Eksempler

Hele skisser av ulike bygg

Bildene vises uten beskjæring. Åpne en skisse i full størrelse for å se detaljene.

Dette er illustrasjonseksempler. Skissene dokumenterer ikke i seg selv utførte arbeider eller en kontrollert tilstandsanalyse av byggene.

Eksempel med referansenett

Dokumentasjonsskisse – Fredriksvern kirke

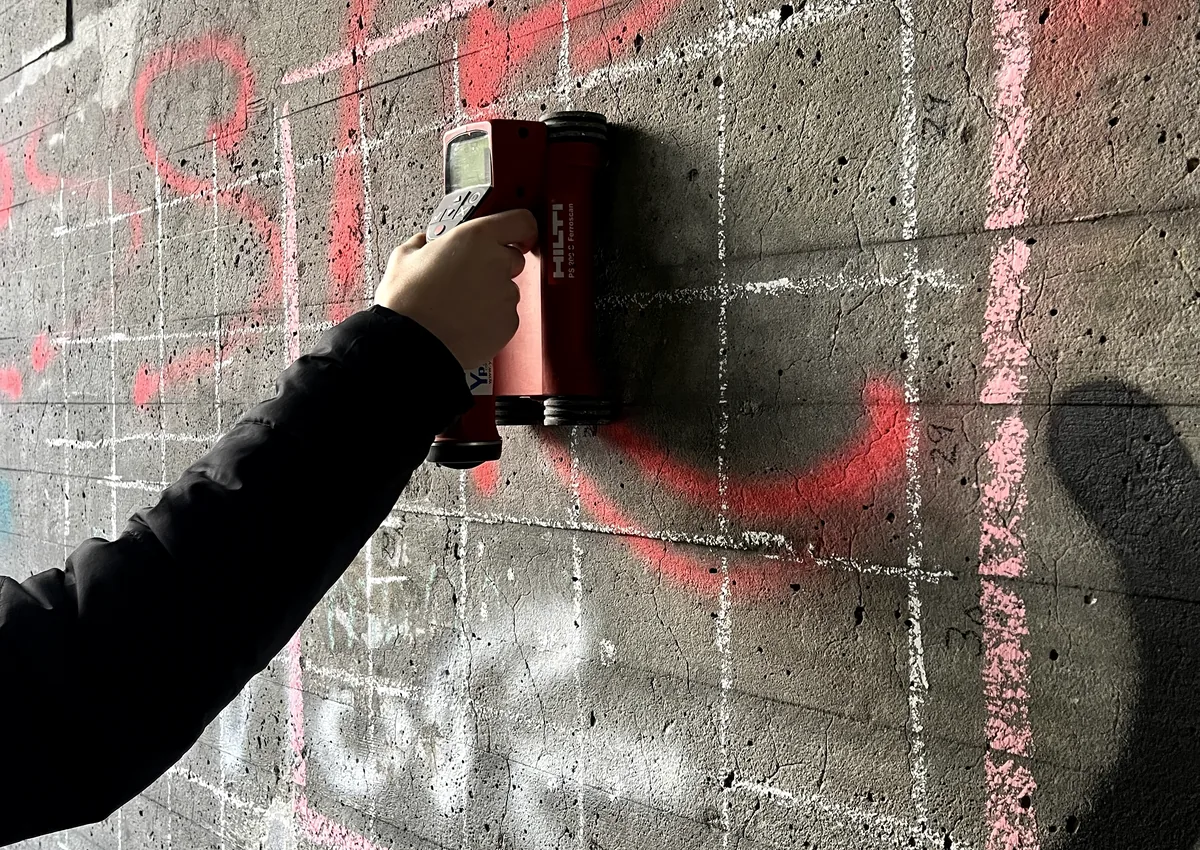

Frontfasaden er delt inn i faste referansefelt A1–F8, med prosjektmetadata under skissen. Funn i tilstandsregistreringen kan dermed stedfestes til et bestemt felt og følges opp senere.

Dokumentasjonsskisse av frontfasaden til Fredriksvern kirke med referansenett A1–F8 og tabell med prosjektmetadata
Frontfasade, Fredriksvern kirke: dokumentasjonsskisse med referansenett A1–F8 og metadata. Ikke oppmålt; skisse basert på foto.

Bruk og forutsetninger

Et tillegg til originalfotoet

Fotodokumentasjonen er det viktigste grunnlaget. En dokumentasjonsskisse kan gi oversikt over fasaden og gjøre det enklere å vise hvilke bygningsdeler et notat gjelder.

  • Markere områder som skal undersøkes eller følges opp.
  • Knytte notater til vindusfelt, sokkel, murverk eller pussflater.
  • Gi oversikt i møter og i dokumentasjonen av et prosjekt.

Kontroller opplysningene i foto og på stedet

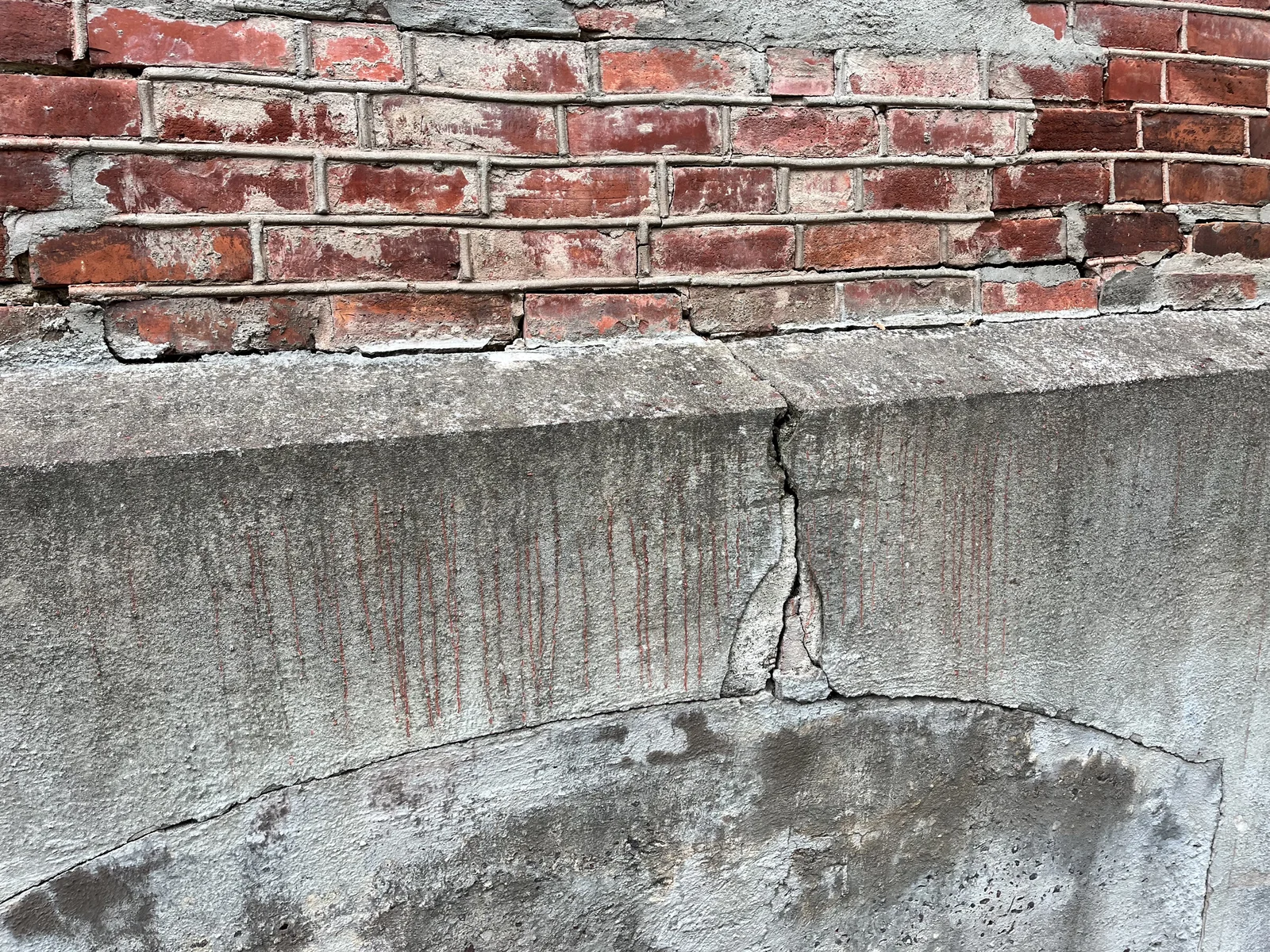

Skissen er ikke en oppmålt tegning. Mål, rissvidde, skadeomfang og materialtilstand må dokumenteres og vurderes særskilt. Riss og andre synlige forhold må kontrolleres i originalfotoet og ved behov på stedet.

Bearbeiding av et foto kan utelate eller endre detaljer. En skisse kan derfor ikke alene brukes som grunnlag for skadekartlegging, tilstandsgrad eller valg av tiltak.

Fra foto til skisse

Bevar sammenhengen mellom bilde og notat

  1. Velg et tydelig originalfoto

    Fasaden eller detaljen må være synlig. Noter objekt, fasade eller bygningsdel og fotodato.

  2. Kontroller skissen mot fotoet

    Sammenlign vindusplassering, materialoverganger og andre detaljer. Opplysninger som ikke kan kontrolleres, tas ikke med som observasjoner.

  3. Behold originalen sammen med skissen

    Bruk foto-ID og versjonsnummer slik at det fremgår hvilket foto skissen bygger på. Mål og registrerte forhold dokumenteres separat.

Dokumentasjon av et konkret bygg

Hva trenger prosjektet å dokumentere?

Skisser kan inngå som et tillegg når de er nyttige for prosjektet. Omfang og form avtales sammen med den øvrige dokumentasjonen.
